フレキシブル プリント基板 (フレックス PCB) は、柔軟性、軽量、曲げ、折り、ねじりの能力などの独自の利点により、近年非常に人気が高まっています。フレックス PCB サプライヤーとして、当社はフレックス PCB が高電力アプリケーションに適しているかどうかについての問い合わせをよく受けます。このブログ投稿では、高電力要件とフレックス PCB の特性に関連するさまざまな要因を考慮しながら、この質問を詳しく検討します。
高電力アプリケーションを理解する
高電力アプリケーションには、通常、大量の電力の処理を必要とする電気システムが含まれます。これらのアプリケーションは、自動車、航空宇宙、産業機械、パワーエレクトロニクスなどの幅広い業界で見られます。高電力シナリオでは、コンポーネントは効果的に熱を放散し、大電流に耐え、長期間にわたって電気的安定性を維持する必要があります。
フレックス基板の特徴
フレックス PCB はフレキシブル基板 (通常はポリイミドまたはポリエステル) でできており、設計要件に応じて曲げたり成形したりできます。これらには、スペース要件の削減、動的環境における信頼性の向上、複数の機能を単一のボードに統合できる機能など、いくつかの利点があります。ただし、高出力アプリケーションに関しては、その固有の特性の一部を慎重に評価する必要があります。
熱管理
高電力アプリケーションにおける重要な課題の 1 つは、熱管理です。高電力回路は大量の熱を発生するため、適切に放熱しないと、コンポーネントの故障、性能の低下、さらには安全上の危険につながる可能性があります。フレックス PCB は、リジッド PCB に比べて熱伝導率が比較的低くなります。フレックス PCB で使用されるフレキシブル基板は、リジッド基板で使用される材料ほど熱伝導効率が高くありません。
この問題に対処するには、いくつかの手法を使用できます。たとえば、フレックス PCB にサーマル ビアを追加すると、コンポーネントから基板の反対側に熱が伝達され、そこで熱がより効果的に放散されます。別のアプローチは、ヒートシンクまたはサーマルパッドをフレックス PCB と組み合わせて使用することです。これらの外部熱放散要素は、回路の全体的な熱性能を向上させることができます。
電流 - 容量
高電力アプリケーションでは、PCB が過度の電圧降下や過熱なしに大電流を流す必要があります。フレックス PCB の電流容量は、銅配線の幅と厚さ、基板の種類、動作温度などのいくつかの要因によって決まります。
フレックス PCB 上の銅トレースは、一般にリジッド PCB 上の銅トレースよりも薄くなります。配線が細いと抵抗が大きくなり、大電流が流れると電力損失や発熱が増加する可能性があります。電流容量を増やすために、より広い配線を使用できます。ただし、これによりフレックス PCB のサイズが大きくなり、柔軟性が低下する可能性があります。もう 1 つのオプションは、複数の銅配線層を使用して電流をより均一に分散することです。
機械的安定性
高出力アプリケーションでは、機械的安定性も重要な考慮事項です。高出力コンポーネントは振動や機械的ストレスを発生させることが多く、時間の経過とともにフレックス PCB が疲労して故障する可能性があります。フレックス PCB の柔軟性は、多くのアプリケーションでは利点ですが、安定性が重要な高電力シナリオでは欠点になる可能性があります。
機械的安定性を向上させるために、フレックス PCB に補強材を追加できます。補強材は、追加のサポートを提供するためにフレックス PCB の特定の領域に取り付けられる硬い材料です。重要な領域での曲がりやねじれを防止し、回路の長期的な信頼性を確保します。
高電力シナリオにおけるフレックス PCB のアプリケーション
課題はあるものの、フレックス PCB は依然として特定の高電力アプリケーションで使用できます。以下にいくつかの例を示します。
自動車産業
自動車産業では、フレックス PCB は、エンジン コントロール ユニット (ECU)、配電モジュール、照明システムなどのさまざまな高電力システムで使用されています。これらのアプリケーションでは、フレックス PCB の柔軟性により、よりコンパクトで効率的な設計が可能になります。たとえば、ECU では、フレックス PCB を曲げて、エンジン コンパートメント内の限られたスペースに収まるように成形することができます。
航空宇宙産業
航空宇宙産業でも、高電力アプリケーションでフレックス PCB が使用されています。フレックス PCB は、航空電子工学システム、電源、通信機器に使用されます。その軽量性は、軽量化が重要な要素である航空宇宙用途において特に有益です。
ケーススタディ
高電力アプリケーションでのフレックス PCB の使用を説明するために、実際のケーススタディをいくつか見てみましょう。

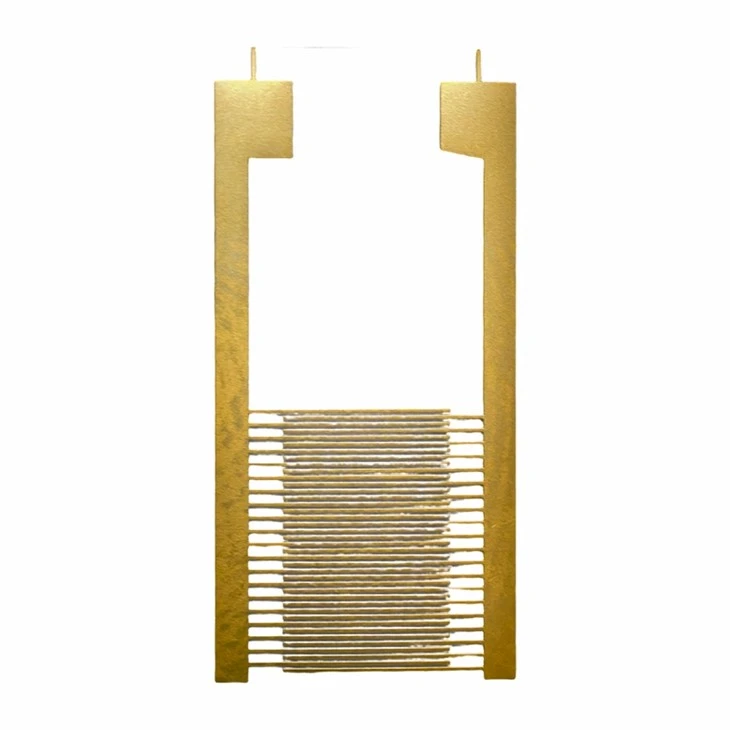

ケーススタディ 1: 医療用センサー FPC
医療分野では、医療用センサーFPC重要な応用分野です。一部の医療センサーは、正確で信頼性の高いデータ収集を保証するために高電力動作を必要とします。フレックス PCB は、医療機器の特定のフォームファクターに合わせて曲げたり成形したりできるため、これらのセンサーで使用できます。高度な熱管理技術を使用し、トレース設計を最適化することにより、フレックス PCB は医療センサーの高電力要件を満たすことができます。
ケーススタディ 2: プリンタ FPC
プリンターFPCは別の例です。プリンターにはモーターやヒーターなどの高電力コンポーネントが搭載されていることがよくあります。フレックス PCB を使用すると、これらのコンポーネントをコンパクトかつ柔軟な方法で接続できます。フレックス PCB を曲げたり折りたたんだりできるため、プリンタ内のスペースをより効率的に使用でき、デバイス全体のサイズが小さくなります。
事例3：コネクタケーブルFPC
コネクタケーブル FPC柔軟な接続が必要な高電力アプリケーションで広く使用されています。これらの FPC は、異なるコンポーネントまたはサブシステム間で大電流を流すことができます。トレースの形状を慎重に設計し、適切な材料を使用することにより、コネクタ ケーブル FPC の電流容量と熱性能を高電力用途向けに最適化できます。
結論
結論として、フレックス PCB は高電力アプリケーションではいくつかの課題に直面していますが、適切な設計とエンジニアリングを行えば、依然として実行可能な選択肢となり得ます。熱管理、電流容量、機械的安定性は、高電力シナリオでフレックス PCB を使用する際に考慮する必要がある重要な要素です。
フレックス PCB サプライヤーとして、当社はさまざまな業界の高電力要件を満たすフレックス PCB を設計および製造する専門知識と経験を持っています。当社のエンジニア チームは、お客様と緊密に連携して、お客様固有のニーズを理解し、カスタマイズされたソリューションを開発します。
高出力アプリケーションにフレックス PCB を使用することに興味がある場合は、さらなる議論と調達交渉のために当社までお問い合わせください。当社は高品質の製品と優れた顧客サービスを提供することに尽力しています。
